Czy zastanawiałeś się kiedyś jak rośnie dźwig? Czy możliwe są inne mechanizmy niż ten, który przypomina rozciąganie teleskopu ? Ten artykuł pochodzący z miesięcznika DELTA odpowie Ci na te pytania. Ilustrowany znakomitą animacją.
Niech się mury pną do góry, póki dłonie silne są, zbudujemy betonowy nowy dom!
Te słowa piosenki z lat odbudowy Warszawy znowu stały się aktualne. Betonowe mury wykańczane na świecącutko pną się do góry gdzie nie spojrzeć. Żadnej myśli urbanistycznej w tych stawianych na wyścigi biurowcach nie ma, ale tempo prac bywa imponujące. Dla laika (takiego jak ja) jest też w takim budowaniu wiele zastanawiających problemów technicznych. Do budowania używa się np. bardzo wysokich dźwigów. Czy zastanawialiście się kiedyś, w jaki sposób są one konstruowane?
- To przecież proste - odpowiecie. - Przyjeżdża specjalny teleskopowy dźwig samochodowy, za pomocą którego stawia się też teleskopowy dźwig kolumnowy, który później sam rozsuwa się do odpowiedniej wysokości.
Nie powiem, pomysł całkiem niezły. Rzeczywiście w pierwszej fazie używa się innego dźwigu.
Ale dźwig z rysunku nie jest teleskopowy, więc nie może się rozsuwać. Z drugiej strony jest najwyższy na budowie i wyższy niż zasięg teleskopowego dźwigu samochodowego. Muszę przyznać, że wiele razy przypatrywałem się takim dźwigom, za każdym razem dochodząc do wniosku, że one muszą się w jakiś chytry sposób budować same - czyli rosnąć. Wszystkie maje kolumny zbudowane z oddzielnych elementów, ale żeby dodać nowy element, należałoby górni część dźwigu na chwilę unieść, co wydaje się niemożliwe.
W końcu udało mi się złapać dźwig w trakcie linienia. Ta faza wzrostu jest o wiele bardziej dyskretna niż spektakularne mocowanie się tamującego ruch dźwigu samochodowego z olbrzymim ramieniem naszego dźwigu, więc łatwo ją pomylić z normalną jego pracą.

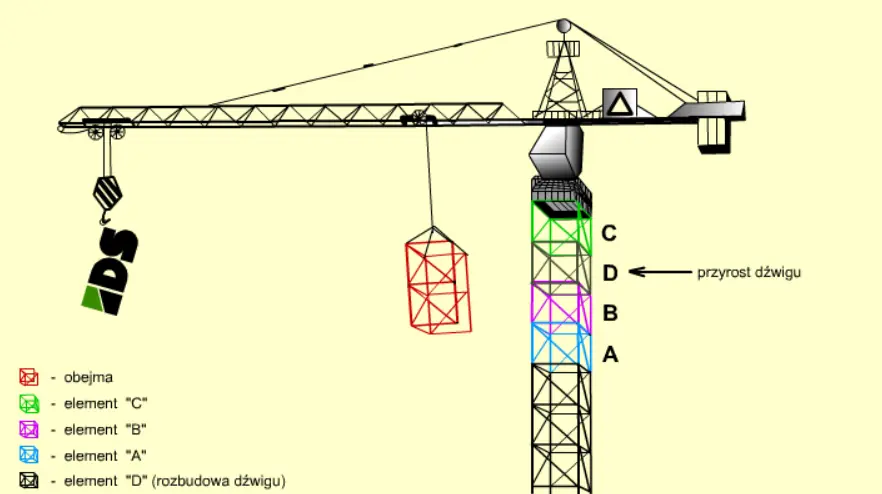

Do samodzielnego rośnięcia używa on specjalnej obejmy, który sam sobie nakłada na kolumnę. Następnie mocuje górną część obejmy do elementu C i rozłącza połączenie pomiędzy elementami B i C. Pozwala mu to na rozsunięcie kolumny o wysokość elementu D, który może zostać wstawiony pomiędzy B i C.
Operację tę powtarza do uzyskania żądanej wysokości, a następnie obejmę może sobie zdjąć, aby umożliwić jej użycie do budowy (lub demontażu) innego dźwigu oraz sprowokować do stawiania pytań, takich jak tytułowe.
